Насос Wellmix CUC 8-25T BQCE (3х380В 1.5 кВт) (11019970) является нормальновсасывающим многоступенчатым центробежным насосом, с осевым всасывающим и радиальным напорным патрубками.Насосы CUC состоят из двух основных частей: электродвигатель и насосный агрегат. Промежуточные камеры соединены между собой, а также с основанием и головной частью насоса при помощи стяжных болтов.
Насосы серий CUC оснащаются необслуживаемым торцевым механическим уплотнением вала картриджевого типа.
Области применения
- Перекачивание воды в системах водоснабжения
- Повышение давления в высотных зданиях, промышленных установках
- Перекачивание воды в системах сверхтонкой фильтрации и обратного осмоса
- Перекачивание производственных технологических жидкостей
- Перекачивание жидкости в системах отопления, кондиционирования, вентиляции

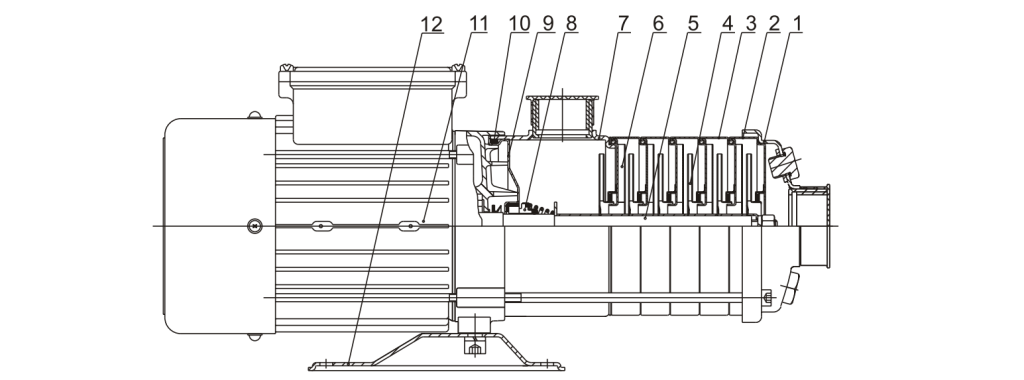

Конструкция и варианты исполнения
| Деталь | Материал |
| Напорный патрубок | Нержавеющая сталь AISI 304/ AISI 316 |
| Стяжные болты | Нержавеющая сталь AISI 304/ AISI 316 |
| Пакет ступеней | Нержавеющая сталь AISI 304/ AISI 316 |
| Рабочее колесо | Нержавеющая сталь AISI 304/ AISI 316 |
| Вал | Нержавеющая сталь AISI 304L/ AISI 316 |
| Напорный диффузор | Нержавеющая сталь AISI 304/ AISI 316 |
| Напорный патрубок | Нержавеющая сталь AISI 304/ AISI 316 |
| Торцевое уплотнение | |
| Крышка рабочей камеры | Нержавеющая сталь AISI 304/ AISI 316 |
| Уплотнительное кольцо | NBR |
| Электродвигатель | |
| Плита-основание | Сталь A3 |
Условия эксплуатации
- Температура рабочей жидкости:-20...+120°С
- Максимальная температура окружающей среды: +50°С
- Максимальное рабочее давление: 10 бар
- Степень защиты: IP55
Перекачиваемые жидкости
Насосы серии CUC предназначены для перекачивания чистых, маловязких, неагрессивных и взрывобезопасных жидкостей без твердых или длинноволокнистых включений. Перекачиваемая жидкость не должна механически или химически воздействовать на материал насоса. Насосы не предназначены для перекачивания воспламеняющихся или токсичных жидкостей.

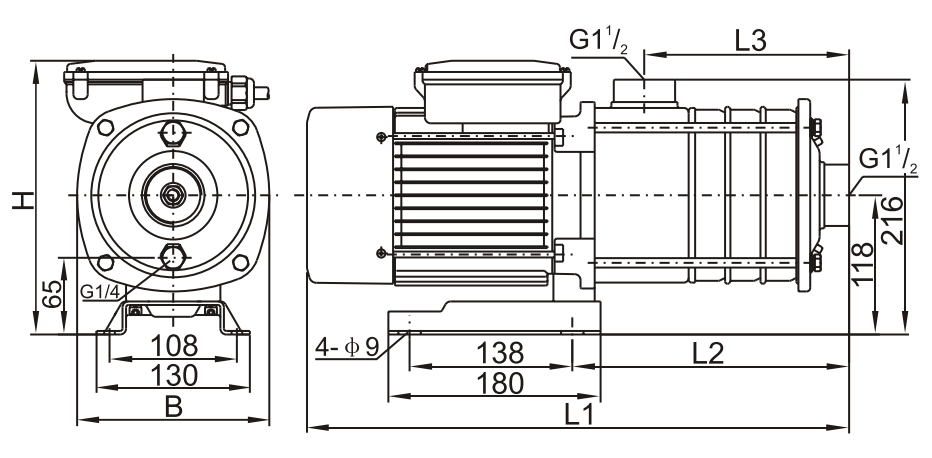

Габаритный чертеж
Технические характеристики
| Свойство | Значение |
| Мощность, кВт | 1,5 |
| Напряжение, В | 380 |
| Число фаз питания электродвигателя | 3 фазы |
| Номинальный ток, А | 3,5 |
| Максимальный напор, м | 43 |
| Расход, м3/ч | 8 |
| Материал корпуса | Нержавеющая сталь AISI 304 |
| Материал рабочего колеса | Нержавеющая сталь AISI 304 |
| Стандарт подключения | G |
| Патрубок на стороне всасывания | 1 1/2" |
| Патрубок на напорной стороне | 1 1/2" |
| Масса, кг | 20 |
| Максимальное рабочее давление, бар | 10 |
| Температура перекачиваемой жидкости, °С | -20...+120 |
| Максимальная температура окружающей среды, °С | +50 |
| Область применения | Водоснабжение/повышение давления |
