Насос Wellmix CV150- 2-2-HQCV (3х380В 18.5кВт IE3) (25019752) представляет собой вертикальный многоступенчатый центробежный насос с нормальным всасыванием со стандартным электродвигателем.
Особенности Wellmix CV150- 2-2-HQCV (3х380В 18.5кВт IE3) (25019752)
- Всасывающий и напорный патрубки находятся в основании насоса и расположены соосно (конструкция «ин-лайн»), что позволяет устанавливать насос на горизонтальном трубопроводе
- Промежуточные камеры и цилиндрический кожух соединены между собой, а также с основанием и головной частью при помощи стяжных болто
- Все насосы оснащаются необслуживаемым торцевым механическим уплотнением вала картриджевого тип
- Насос состоит из основания и головной част
Конструкция и материалы
| Описание детали | Материал | EN/DIN | AISI/ASTM |
| Электродвигатель | |||
| Головная часть насоса | Чугун | EN-JL 1030 | ASTM 25B |
| Муфта вала | |||
| Щит защитный | Нержавеющая сталь | 1.4301 | AISI 304 |
| Торцевое уплотнение вала | |||
| Крышка головной части | Нержавеющая сталь | 1.4301 | AISI 304 |
| Напорный канал | Нержавеющая сталь | 1.4301 | AISI 304 |
| Щелевое уплотнение | PTFE | ||
| Камера рабочего колеса | Нержавеющая сталь | 1.4301 | AISI 304 |
| Всасывающий канал | Нержавеющая сталь | 1.4301 | AISI 304 |
| Вал | Нержавеющая сталь | AISI 420 | |
| Рабочее колесо | Нержавеющая сталь | 1.4301 | AISI 304 |
| Цилиндрический кожух | Нержавеющая сталь | 1.4301 | AISI 304 |
| Уплотнение кожуха | EPDM/FKM | ||
| Основание | Чугун | EN-JL 1030 | ASTM 25B |

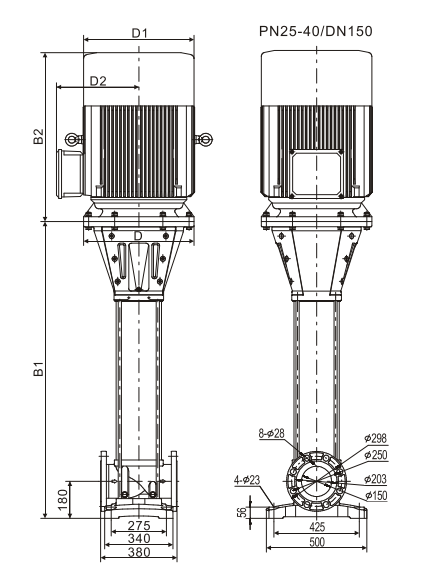

Габаритный чертеж
