Насос Wellmix CVF320-1-1-HQCV (3х380В 30кВт) (18099717) представляет собой вертикальный многоступенчатый центробежный насос с нормальным всасыванием со стандартным электродвигателем.
Насос состоит из основания и головной части. Промежуточные камеры и цилиндрический кожух соединены между собой, а также с основанием и головной частью при помощи стяжных болтов. Всасывающий и напорный патрубки находятся в основании насоса и расположены соосно (конструкция «ин-лайн»), что позволяет устанавливать насос на горизонтальном трубопроводе. Все насосы оснащаются необслуживаемым торцевым механическим уплотнением вала картриджевого типа.
Области применения
- Водоснабжение
- Фильтрация и перекачивание воды для станций водоснабжения
- Распределение воды из гидроузла
- Повышение давления в магистральных трубопроводах
- Повышение давления в высотных зданиях, гостиничных комплексах и т. п
- Повышение давления в промышленных установках
- Промышленность
- В системах водоснабжения для технологических целей
- В моечных установках и системах очистки
- На автомойках
- В системах пожаротушения
- В системах охлаждения и кондиционирования воздуха
- В системах питания котлов и удаления конденсата
- В системах охлаждения металлорежущих станков (подача смазочно-охлаждающей жидкости)
- В рыбоводстве
- Растворов масел и спиртов
- Гликолей и охлаждающих жидкостей
- Ирригация
- Гидромелиорация полей (орошение)
- Дождевальные установки
- Капельное орошение
Конструкция и материалы
| Описание детали | Материал | EN/DIN | AISI/ASTM |
| Электродвигатель | |||
| Муфта вала | |||
| Головная часть насоса | Чугун | EN-JL 1030 | ASTM 25B |
| Торцевое уплотнение вала | |||
| Вал | Нержавеющая сталь | 1.4507 | AISI 420 |
| Напорный канал | Нержавеющая сталь | 1.4301 | AISI 304 |
| Рабочее колесо | Нержавеющая сталь | 1.4301 | AISI 304 |
| Блок рабочих колес | Нержавеющая сталь | 1.4301 | AISI 304 |
| Всасывающий канал | Нержавеющая сталь | 1.4301 | AISI 304 |
| Основание | Чугун | EN-JL 1030 | ASTM 25B |
| Щелевое уплотнение | PTFE | ||
| Цилиндрический кожух | Нержавеющая сталь | 1.4301 | AISI 304 |
| Уплотнение кожуха | EPDM/FKM | ||
| Крышка головной части | Чугун | EN-JL 1030 | ASTM 25B |

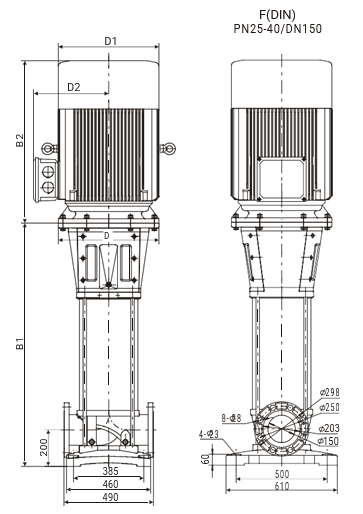

Габаритный чертеж
Технические характеристики
| Свойство | Значение |
| Мощность, кВт | 30 |
| Напряжение, В | 380 |
| Номинальный ток, А | 54,9 |
| Расход, м3/ч | 320 |
| Материал корпуса | Нержавеющая сталь |
| Материал рабочего колеса | Нержавеющая сталь AISI 304 |
| Стандарт подключения | Фланец DIN |
| Патрубок на стороне всасывания | DN 150 |
| Патрубок на напорной стороне | DN 150 |
| Монтажная длина, мм | 490 |
| Максимальное рабочее давление, бар | 25 |
| Температура перекачиваемой жидкости, °С | -20...+120 |
