Насос Wellmix NKW 65-50-315-75/2-380-G-BQQE (26069983) - это центробежный одноступенчатый несамовсасывающий насос с осевым всасывающим и радиальным напорным патрубками.
Области применения
- Системы повышения давления в коммунальном водоснабжении
- Системы повышения давления в производственных зданиях
- Системы водоподготовки
- Системы пожаротушения
- Перекачивание жидкости в системах отопления, кондиционирования, вентиляции
- Системы орошения
- Циркуляция в климатических системах
Условия эксплуатации
Относительная влажность воздуха не должна превышать 95%, температура окружающей среды должна находится в диапазоне от-10 ºС до +50 ºС.
Если температура окружающей среды превышает рекомендованную максимальную температуру, или высота над уровнем моря значительна, то эксплуатировать электродвигатель в режиме полной нагрузки не рекомендуется по причине недостаточного охлаждения.
В таких случая необходимо использовать электродвигатель большей мощности.
Конструкция
| Деталь |
| Фланец всасывающего патрубка |
| Фланец напорного патрубка |
| Корпус насоса |
| Рабочее колесо |
| Торцевое уплотнение |
| Уплотнительное кольцо |
| Крышка корпуса насоса |
| Вал насоса |
| Крышка подшипника |
| Подшипник |
| Корпус подшипникового узла |
| Подшипник |
| Муфта соединительная |
| Вал двигателя |
| Электродвигатель |
| Кожух вентилятора элетродвигателя |
| Клеммная коробка |
| Гайка рабочего колеса |
Технические характеристики
| Свойство | Значение |
| Мощность, кВт | 75 |
| Напряжение, В | 380 |
| Номинальный ток, А | 134 |

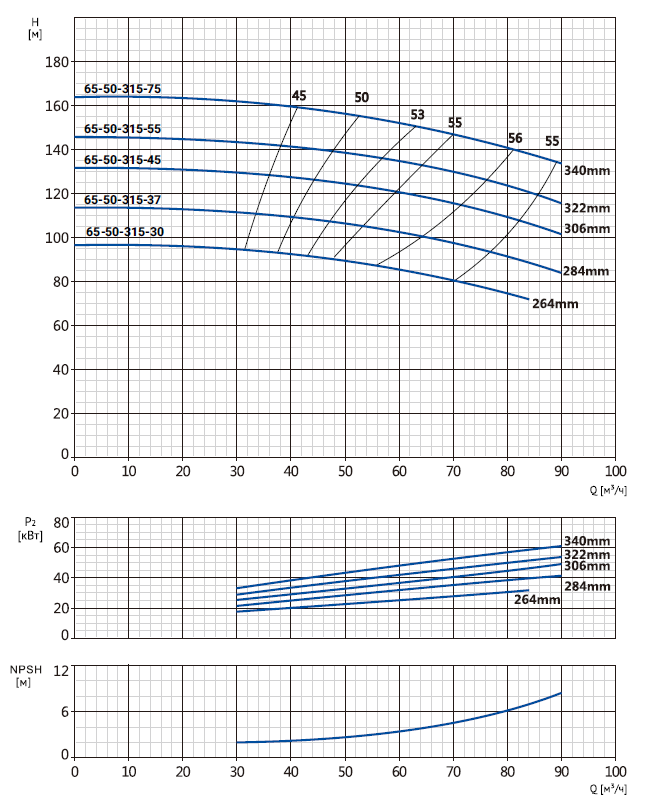

| Максимальный напор, м | 165 |
| Расход, м3/ч | 81 |
| Стандарт подключения | Фланец DIN |
| Максимальное рабочее давление, бар | 20 |
| Температура перекачиваемой жидкости, °С | от -10 до +110 |
| Максимальная температура окружающей среды, °С | +50 ºС |
| Размер | 81 |
