Насос Wellmix TD 300-30/4Т BQQE (110.0 кВт 380В 1500об/мин) (22069947) - одноступенчатый центробежный насос с патрубками одинакового диаметра, расположенными в одну в линию («in-line»).
Особенности Wellmix TD 300-30/4Т BQQE (110.0 кВт 380В 1500об/мин) (22069947)
- Штампованное колесо из чугуна марки НТ200
- Фланцевое исполнение для удобства подключения
- Асинхронный электродвигатель с воздушным охлаждением
- Съемная головная часть для технического или сервисного обслуживания без демонтажа с трубопровода

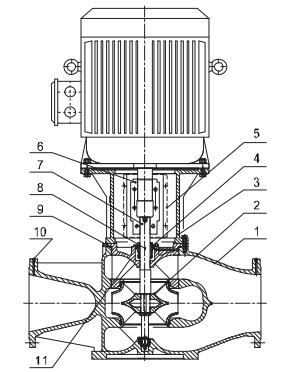

Материалы исполнения
| Деталь | Материал |
| Корпус насоса | Чугун HT200 |
| Крыльчатка | Чугун / Нержавеющая сталь HT200/ZG07Cr19Ni9 |
| Фонарь | Чугун HT200 |
| Уплотнение вала | BQQE |
| Защита | Нержавеющая сталь 06Cr19Ni10 |
| Муфта | Чугун ZG270-500 |
| Вал насоса | Нержавеющая сталь 20Cr13 |
| Пробка для выпуска воздуха | Нержавеющая сталь 06Cr19Ni10 |
| Уплотнительное кольцо | Нитрил NBR |
| Пробка | Нержавеющая сталь 06Cr19Ni10 |
| Крышка насоса | Ковкий чугун QT500-7 |
Область применения
Одноступенчатые центробежные насосы TD с патрубками («in-line») предназначены для перекачивания воды в системах
- Отопления
- Горячего водоснабжения (ГВС)
- Вентиляции
- Кондиционирования
Эти насосы применяются для перекачивания воды в жилых районах, учреждениях и на промышленных предприятиях.
Перекачиваемые жидкости
Насосы TD предназначены для перекачивания чистых, маловязких, неагрессивных и взрывобезопасных жидкостей без твердых или длинноволокнистых включений. Перекачиваемая жидкость не должна механически или химически воздействовать на материалы насоса.
Перекачивание жидкостей с плотностью или кинематической вязкостью большими, чем у воды, приводит к падению давления, снижению гидравлических характеристик и увеличению потребления энергии. В этом случае насос должен быть оснащен двигателем большей мощности

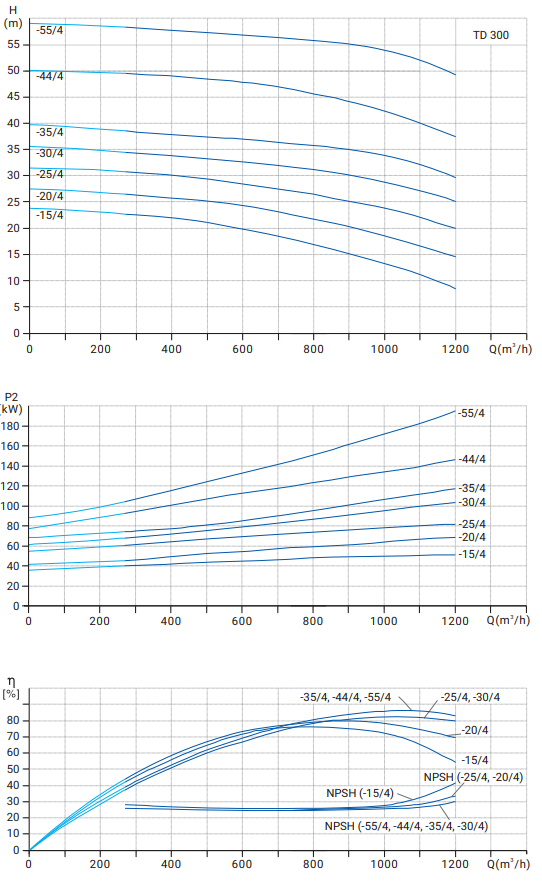

Гидравлические характеристики

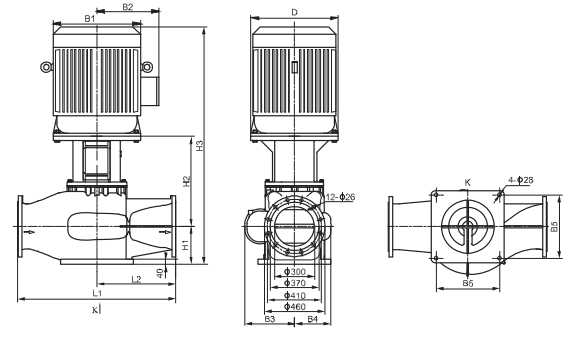

Размеры
Технические характеристики
| Свойство | Значение |
| Тип | TD |
| Мощность, кВт | 110 |
| Напряжение, В | 380 |
| Номинальный ток, А | 197 |
| Расход, м3/ч | 900 |
| Материал корпуса | Высокопрочный чугун QT500-7 |
| Стандарт подключения | Фланец DIN |
| Патрубок на стороне всасывания | DN 300 |
| Патрубок на напорной стороне | DN 300 |
| Монтажная длина, мм | 1200 |
| Температура перекачиваемой жидкости, °С | -20...+120 |
| Максимальная температура окружающей среды, °С | +40 |
