Wellmix TD 150-18/4Т BQQE (15.0 кВт 380В 1500об/мин) (22069986) – одноступенчатый центробежный насос с патрубками одинакового диаметра, расположенными в одну линию («in-line»).
Насосы данной серии имеют штампованное рабочее колесо из чугуна марки НТ200. Доступны во фланцевом исполнении.
Насосы оснащены асинхронным электродвигателем с воздушным охлаждением. Конструкция насоса позволяет снять головную часть насоса (двигатель, фонарь и рабочее колесо) для технического или сервисного обслуживания без полного демонтажа насоса с трубопровода.

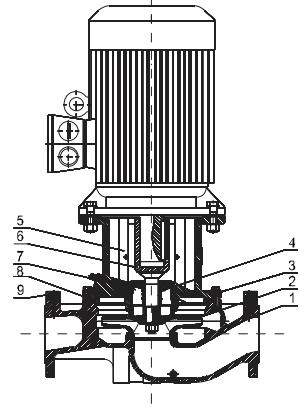

Конструкция
| Деталь | Материал |
| Корпус насоса | Чугун HT200 |
| Крыльчатка | Чугун / Нержавеющая сталь HT200/ZG07Cr19Ni9 |
| Фонарь | Чугун HT200 |
| Уплотнение вала | BQQE |
| Защита | Нержавеющая сталь 06Cr19Ni10 |
| Вал насоса | Нержавеющая сталь 20Cr13 |
| Пробка для выпуска воздуха | Нержавеющая сталь 06Cr19Ni10 |
| Уплотнительное кольцо | Нитрил NBR |
| Пробка | Нержавеющая сталь 06Cr19Ni10 |
Область применения
Одноступенчатые центробежные насосы TD с патрубками («in-line») предназначены для перекачивания воды в системах:- Отопления
- Горячего водоснабжения (ГВС)
- Вентиляции
- Кондиционирования
Условия эксплуатации
Насосы серии TD предназначены для перекачивания чистых, маловязких, неагрессивных и взрывобезопасных жидкостей без твердых или длинноволокнистых включений. Перекачиваемая жидкость не должна механически или химически воздействовать на материалы насоса.
Вязкость
Перекачивание жидкостей с плотностью или кинематической вязкостью большими, чем у воды, приводит к падению давления, снижению гидравлических характеристик и увеличению потребления энергии. В этом случае насос должен быть оснащен двигателем большей мощности
Размеры
Технические характеристики
| Свойство | Значение |
| Тип | TD |
| Мощность, кВт | 15 |
| Напряжение, В | 380 |
| Номинальный ток, А | 28,8 |
| Расход, м3/ч | 200 |
| Стандарт подключения | Фланец DIN |
| Патрубок на стороне всасывания | DN 150 |
| Патрубок на напорной стороне | DN 150 |
| Монтажная длина, мм | 800 |
| Масса, кг | 285 |
| Температура перекачиваемой жидкости, °С | -20...+120 |
| Максимальная температура окружающей среды, °С | +40 |
