Насос Wellmix TG 65-40/2T BQQE(3х380В 11.0кВт) (12019961) – одноступенчатый центробежный насос с патрубками одинакового диаметра, расположенными в одну в линию («in-line»).
Насосы данной серии имеют штампованное рабочее колесо из чугуна марки НТ200. Доступны во фланцевом исполнении. Насосы оснащены асинхронным электродвигателем с воздушным охлаждением. Конструкция насоса позволяет снять головную часть насоса (двигатель, фонарь и рабочее колесо) для технического или сервисного обслуживания без полного демонтажа насоса с трубопровода.
Разрез насоса TG
- Корпус насоса
- Рабочее колесо
- Торцевое уплотнение вала
- Основание двигателя
- Защитный кожух
- Вал
- Винт выпуска воздуха
- Заправочная пробка
Область применения
Одноступенчатые центробежные насосы TG с патрубками («in-line») предназначены для перекачивания воды в системах
- Отопления
- Горячего водоснабжения (ГВС)
- Вентиляции
- Кондиционирования
Насосы данной серии применяются для перекачивания воды в жилых районах, учреждениях и на промышленных предприятиях.
Условия эксплуатации
Насосы серии TG предназначены для перекачивания чистых, маловязких, неагрессивных и взрывобезопасных жидкостей без твердых или длинноволокнистых включений. Перекачиваемая жидкость не должна механически или химически воздействовать на материалы насоса.
Перекачивание жидкостей с плотностью или кинематической вязкостью большими, чем у воды, приводит к падению давления, снижению гидравлических характеристик и увеличению потребления энергии. В этом случае насос должен быть оснащен двигателем большей мощности.
Материалы исполнения насосов
| Деталь | Материал |
| Корпус насоса | Чугун HT 200 |
| Рабочее колесо | Чугун HT 200 |
| Торцевое уплотнение | |
| Фонарь | Чугун |
| Защитный кожух | Нерж. сталь AISI 304 |
| Вал | Сталь 45 |
| Пробка для выпуска воздуха | Нерж. сталь AISI 304 |
| Уплотнение | EPDM |
| Пробка | Нерж. сталь AISI 304 |

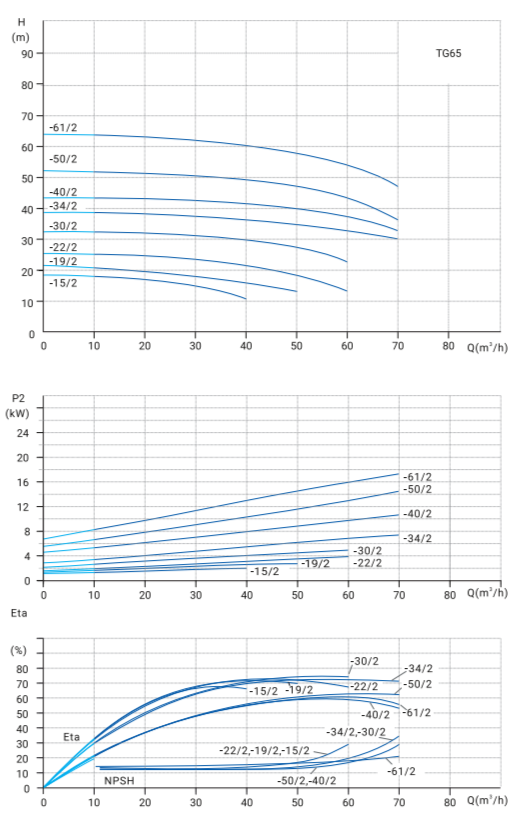

Гидравлические характеристики
Размеры
Технические характеристики
| Свойство | Значение |
| Мощность, кВт | 11 |
| Напряжение, В | 380 |
| Число фаз питания электродвигателя | 3 фазы |
| Номинальный ток, А | 21,5 |
| Максимальный напор, м | 43 |
| Расход, м3/ч | 50 |
| Материал корпуса | Чугун НТ 200 |
| Материал рабочего колеса | Чугун HT 200 |
| Стандарт подключения | Фланец DIN |
| Патрубок на стороне всасывания | DN 65 |
| Патрубок на напорной стороне | DN 65 |
| Монтажная длина, мм | 475 |
| Масса, кг | 171 |
| Максимальное рабочее давление, бар | 12 |
| Температура перекачиваемой жидкости, °С | -20...+120 |
| Максимальная температура окружающей среды, °С | +50 |
| Область применения | Отопление и кондиционирование |
